選購光學投影儀的注意事項
時間:2015-01-14 09:58:33 來源:本站 作者:admin
點擊:次

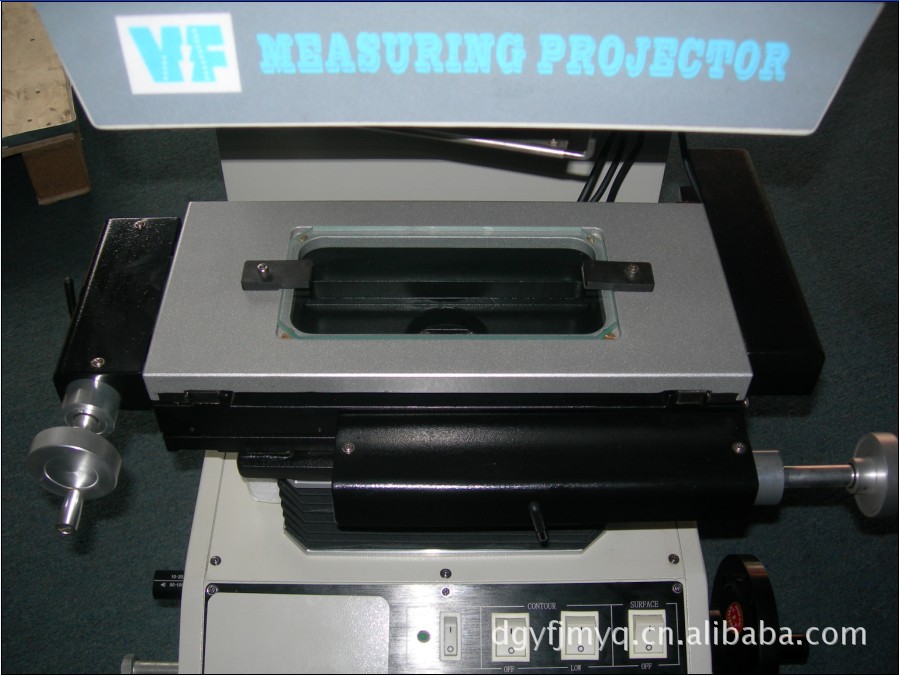

光學投影儀是光、機、電、一體化的精密高效計量?jī)x器。它廣泛用于機械、模具、儀表、電子、輕工等行業。是計量室和生產車間不可缺少的一種計量檢定設備。光學投影儀能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。測量數據可打印、輸出。億輝光電廠家專業生產全自動影像測量?jī)x，二次元測量?jī)x，投影儀等精密測量?jī)x器多年。以下億輝光電就為采購商們分享下：該如何選購光學投影儀。
首選要注意光學投影儀檢測工作臺移動時的直線性、平行度、垂直度等，光柵尺的質量和精密度，數據處理器等質量，是否跳數、漏數等。
投影儀所使用的照明燈泡，這個也是相當重要的；分為透射、反射2個燈，也有極少數臺式投影儀共用一個燈。如：億輝光電CPJ-3020W光學投影儀其透射照明為24V/150W 鹵素?zé)?，反射照明?1V/150W鹵素等（帶照明光線）。
投影屏、工作臺行程的大小可以特殊定制，根據您自己工件測量的需求；但是要考慮到整機的穩定和協調性，一般過大的工件必須先跟制作廠家技術設計人員進行溝通和確認。又要保證精度，又要保證結構的穩定性。還需要查看投影屏上的光照度，查看投影屏的上下左右中5個點的照度是否均勻；用標尺檢定光路系統的偏差率，國家標準是透射0.08%以內、反射0.12%以內，國外某品牌反射能控制到0.09%以內。同時要查看投影儀的散熱系統，常規有一進二出風扇輔助。
投影儀的調焦范圍一般在80-100mm之間，調焦是光路系統的重要參數之一；調焦效果的好壞直接影響到測量結果，特別是輪廓比較測量。
如果是立式光路系統的投影儀，由于光學投影儀工作臺在升降的過程中，結構和工作臺的自重會導致投影屏上的成像左右擺動甚至扭曲，這是因?yàn)楣ぷ髋_(tái)的升降系統還是單導軌，而且升降的過程中吃力，升緊下松；在測量中的二次調焦或者測量面不在同一平面時就會誤差太大；所以現在大部分生產廠家都沒有采用這個雙導軌升降機構。目前國內只有極其少數的廠家采用這個結構。
最后要注意的是光路建議選用反向光路，正向和反向的區別只是測量習慣而已。查看投影儀主體結構穩定性，使用材料是否偷工減料；連外殼的厚度都要考慮。
以上資料由東莞市億輝光電科技有限公司分享提供(http://nvrenzhuang.cn/)
想了解更多的測量?jī)x、影像測量?jī)x、全自動影像測量?jī)x的信息請關注億輝光電
