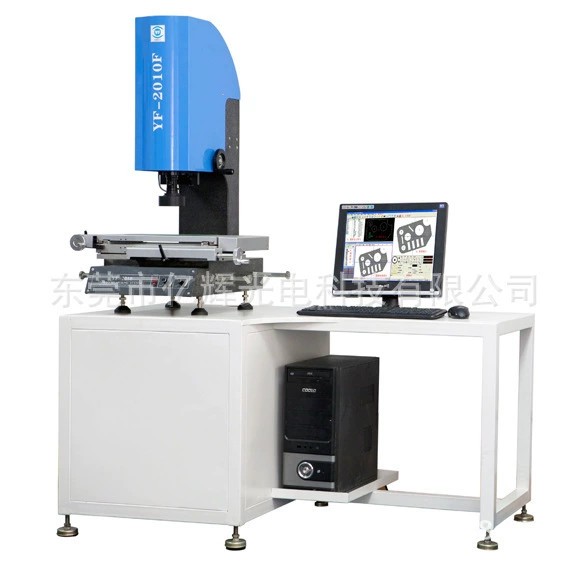

在使用二次元影像測量儀檢測R角的時候，用戶應該怎么操作更利于保護高精度檢測呢？R角是指與兩條相交直線相切的圓弧的圓角，R角測量功能專為測量R角而開發，能分辨R角切點，提取最大弧度的R角，下面對二次元影像測量儀測量R角方法進行一下簡單介紹。




    首先,將工件兩相交直線包角a 的實際值用萬能工具顯微鏡或其它儀器測量出來。根據包角a 和工件要求的圓角半徑繪制一張大圖。并把放大圖的圓弧頂角分角線與二次元影像測量儀的坐標軸重合, 然后將被測工件放在它的載物臺上, 調試影象。影象與放大圖相比較, 通過測微器測出兩者的間隙，R就是被測工件實際圓角半徑。

   由于R值大小的變化,其圓心的位置也變, 且二次元影像測量儀的重復性和再現性極差。因此,不能用其直接測量。

    從生產工藝角度分析，是為了杜絕車削后裂紋的產生，主要在應力集中的地方做成圓弧過渡，以此來分散應力，使零件不至于出現裂紋，讓內應力在車削后的狀態中再次能夠平衡，在結構突變處做成圓弧過渡，也是將應力沿圓弧的方向疏散應力，不至于產生廢品。
