億輝影像測量儀等精密儀器的發展史
東莞億輝光電科技限公司從事將近幾十年的影像測量儀研發和生產歷程.公司從最先的光學影像儀器,不斷研發和引進國外先進的技術科研和運用軟件.在影像測量儀上有了很大的技術改進和突破

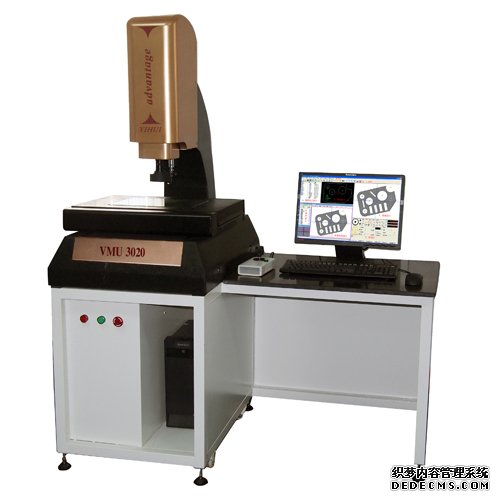

目前市面上有一種既帶數顯屏又接計算機的過渡性產品。從嚴格意義來說，這種僅把電腦用作瞄準工具的設備不是影像儀，只能叫做“影像式測量投影儀”或“影像對位式投影儀”。而影像儀是在測量投影儀的基礎上進行的一次質的飛躍，測量儀將工業計量方式從傳統的光學投影對位提升到了依托于數位影像時代而產生的計算機屏幕測量。所以影像儀又稱、輪廓投影機或簡稱為投影機，即垂直型投影機，它是利用光學原理將工件的輪廓經各種透鏡及反射鏡投影，并放大成各種倍數后，先投影到半透明的投影幕上，再配合各種標準圖片，作非接觸式的測量。

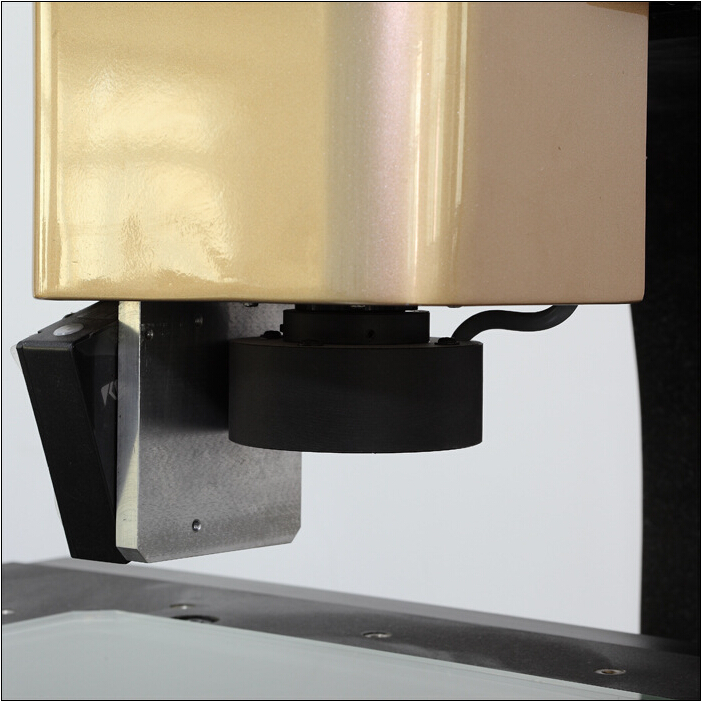

按照影像測量儀投射路徑可分為垂直型投影機、落地型投影機、水平型投影機。投影機與燈泡通電后，光線經過濾熱鏡片、透鏡組、工作臺平板、反射鏡、投影幕等，將工件輪廓或表面經放大后并投影至半透明的投影幕上。通常，必須調整工件與投影透鏡間至適當?shù)慕咕嗑嚯x，使投影幕至最清楚的狀況，以確保工件測量的準確性影像儀的構造，可由三個不同測量系統而有不同構造。若以垂直型投影機為例，其投影透鏡可由25x至225x的放大倍率，而常用者有10x、20x、50x、100x等四種。測量工件則可用輪廓照明或表面反射照明。附件包括回轉式裝物臺、分厘頭(機械式或光學式)、顯示器、V型塊、中心頂架、各種倍率的透鏡(可隨意更換)、投影幕、標準圖片、玻璃尺和照相設備等。
影像測量儀在測量點A、B兩點之間距離的操作步驟：先搖X、Y方向手柄走位對準A點，然后鎖定平臺、操作電腦并點擊鼠標確定；再打開平臺，重復以上動作確定B點。每次點擊鼠標的意義是要將該點的光柵尺位移數值讀入到計算機里，當所有點的數值都被讀入后才能進行計算功能的操作。就象一個技術的“積木拼盤”，一切功能與操作都是分離進行的；一會搖手柄、一會點鼠標；手搖時還需注意均勻且輕而慢、不能回旋；一般，一位熟練技術人員在進行一個簡單的距離測量只需要幾分鐘左右的時間就能夠完成。
影像測量儀是應用放大作用，可作長度、角度、形狀、表面等檢驗工作。廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
以上內容由億輝光電分享。億輝光電，專業生產影像測量儀等精密儀器。更多詳情，請咨詢：技術支持欄目
