二次元影像測量儀技術參數
時間:2015-09-08 06:28:50 來源:本站 作者:admin
點擊:次
我們在使用二次元影像測量儀進行測量時，主要是應用二次元影像測量儀來完成測量工作，這樣，就需要我們對二次元影像測量儀有深入的了解，而對二次元影像儀的技術參數的了解，就是一個重點。

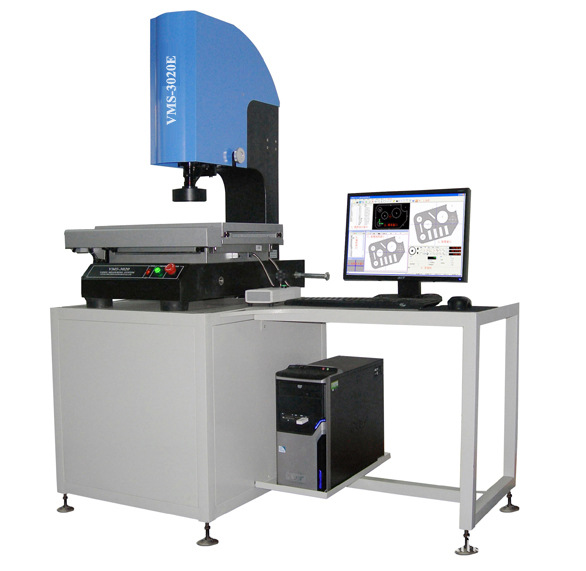

對于它的技術參數了解，對使用者來說十分重要，下面我們就以億輝的二次元影像測量儀為例，為大家介紹一下它的主要技術參數。
1、金屬臺尺寸:354*228 玻璃臺尺寸:210*160
2、運動行程:150*100 攝影機:彩色1/3″CCD攝影機
3、變焦物鏡倍率:0.7~4.5X 影像儀工作距離:108mm
4、視頻總倍率:40~255X Z軸升降行程:150mm
5、X、Y、Z數顯分辨率:0.0005mm
6、測量示值誤差≤(3+L/75)um
7、L為被測長度(單位:mm) 十字線發生器
8、照明:表面光源、透射光源都用LED,亮度可調
9、電源:220V 50HZ 30W
