CNC影像測量?jī)x的分類



    在我們一些常見的工業測量中，CNC影像測量?jī)x的應用可以說是相當?shù)膹V泛，能夠滿足被測工件的抽檢，同時也可以對工件批量的進行檢測。所以，越來越多的機械制造商、電子、五金、鐘表、模具、手機等行業選擇CNC影像測量?jī)x對其產品進行測量。了目前CNC影像測量?jī)x共分三種類型:

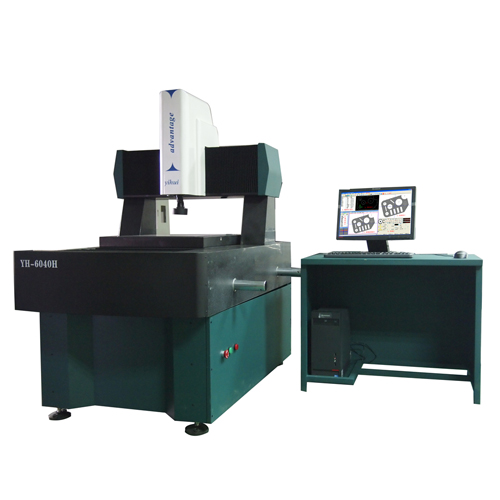

    1.高精度CNC影像測量?jī)x:這種影像測量?jī)x專門用于進行高精度測量，它可以排除操作人員對測量所帶來的影響，并帶有多軸測頭、旋轉測頭和旋轉臺面。這種測量?jī)x的測量范圍很小，價格昂貴，因而只能在計量室中使用。如下圖所示，為億輝光電全自動CNC復合式影像測量?jī)x。





億輝光電CNC影像測量?jī)x的特征：



    測量工件不動，龍門架移動帶您進入三維復合式測量的世界:全自動CNC復合式影像測量?jī)x。

    基座采用大理石材料，堅固的平臺設計，保證擁有極高的穩定性及剛性。

    采用研磨級滾珠螺桿和精密線性導軌，配合松下高性能交流伺服系統全閉環控制，高精度，高速度，高穩定性。

    全自動變倍鏡頭，改變倍率后不需要重新校正。

    自主研發功能強大的全自動3D測量軟件，可編程自動測量。

    影像，探針，激光共軸測量，可編程自動測量。

    程控恒流40分區冷光表面光源，可適應復雜的工件測量



    2.通用CNC影像測量?jī)x:這種影像測量?jī)x可用于進行中等精度和高精度的測量，它也帶有多軸測頭、旋轉測頭和旋轉臺面。它的測量范圍很大，價格較低廉，一般可以在計量室中或在具有一定條件的環境中使用。



    加工中使用的CNC影像測量?jī)x:這種測量?jī)x用于進行中等精度的測量，配合自動化車間及CAD/CAM一起使用。它帶有多軸測頭、測頭變換器及旋轉臺面。這種測量?jī)x的價格適中，可在加工現場或具備一定條件的環境中使用。但使用這種測量?jī)x時必須具備專用夾具。
